资料名称：06K503太阳能集热系统设计与安装图集
所属分类：暖通空调，资料系列：暖通综合项目
文件格式：PDF文档，文件大小：6.23M，资料标签：太阳能集热系统设计与安装图集
资料下载：微信扫码登录后可以免费下载
06K503太阳能集热系统设计与安装图集
图集编号06K503图集名称太阳能集热系统设计与安装主编单位
- 中国建筑科学研究院
内容简介
列举几种典型的太阳能生活热水供应、采暖或空调系统形式，以及对应的系统控制原理；并提供了太阳能集热器和贮热水箱的产品技术资料，以及太阳能集热器的安装详图等。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 设计选用说明 | 5 |
| 图例 | 19 |
| 典型系统 | |

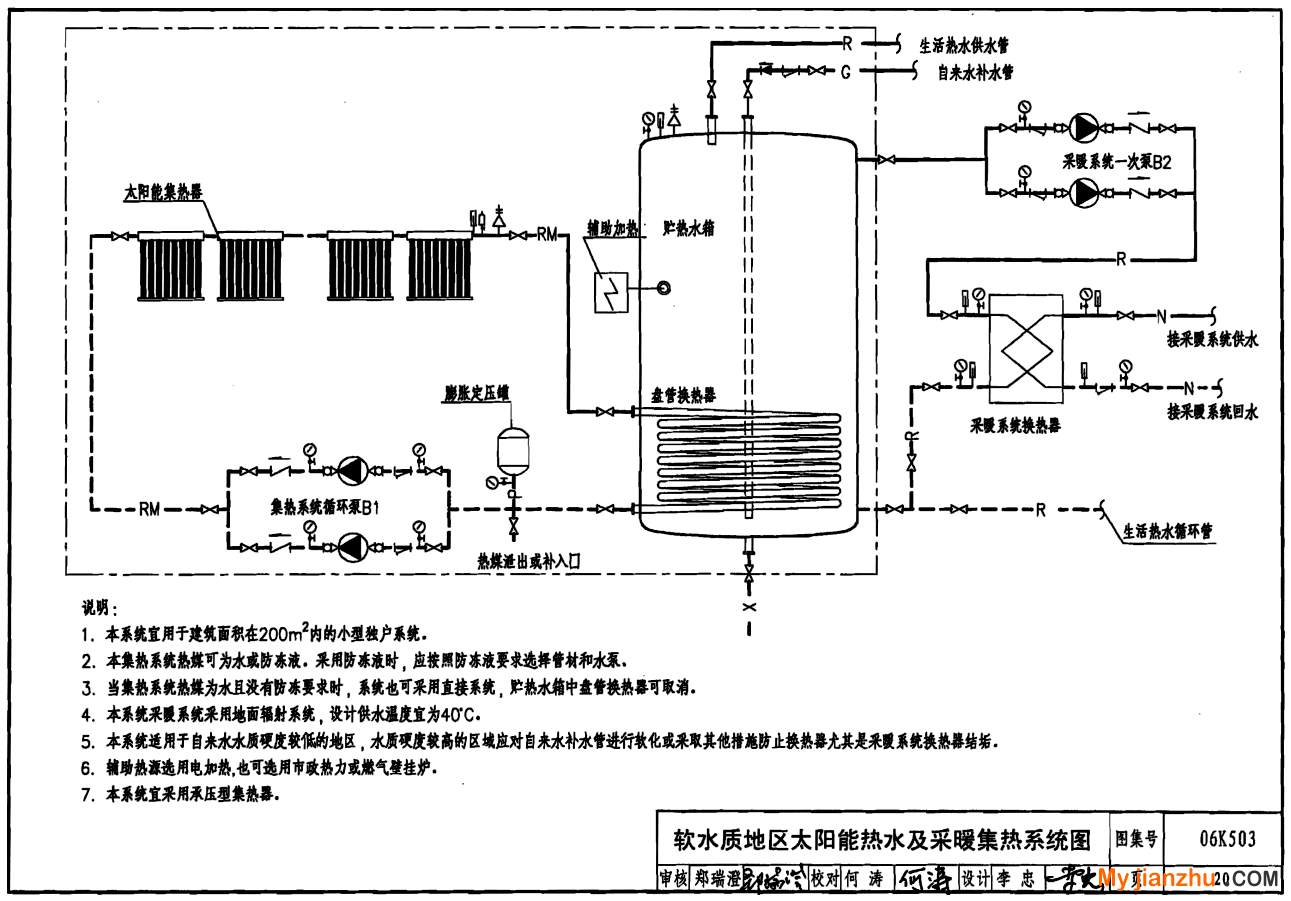

| 软水质地区太阳能热水及采暖集热系统图 | 20 |
| 软水质地区太阳能热水及采暖集热系统控制图 | 21 |
| 硬水质地区太阳能热水及采暖集热系统图 | 22 |
| 硬水质地区太阳能热水及采暖集热系统控制图 | 23 |
| 大型太阳能热水及采暖集热系统图 | 24 |
| 大型太阳能热水及采暖集热系统控制图 | 25 |
| 太阳能热水、采暖及空调集热系统图 | 26 |
| 太阳能热水、采暖及空调集热系统控制图 | 27 |
| 太阳能热水、采暖及空调集热系统控制说明 | 28 |
| 地埋管侧结合太阳能与土壤源热泵综合应用系统图 | 29 |
| 地埋管侧结合太阳能与土壤源热泵综合应用系统控制图 | 30 |
| 使用侧结合太阳能与土壤源热泵综合应用系统图 | 31 |
| 使用侧结合太阳能与土壤源热泵综合应用系统控制图 | 32 |
| 单管紧凑式家用太阳能热水器原理图 | 33 |
| 双管紧凑式家用太阳能热水器原理图 | 34 |
| 直流式温差循环太阳能热水集热系统图 | 35 |
| 直流式温差循环太阳能热水集热系统控制图 | 36 |
| 强制循环直接式太阳能热水集热系统图 | 37 |
| 强制循环直接式太阳能热水集热系统控制图 | 38 |
| 强制循环间接式太阳能热水集热系统图 | 39 |
| 强制循环间接式太阳能热水集热系统控制图 | 40 |
| 相关技术 | |
| 真空管型太阳能集热器（横排）结构示意图 | 41 |
| 真空管型太阳能集热器（竖排）结构示意图 | 42 |
| 平板型太阳能集热器结构示意图 | 43 |
| 太阳能集热器技术条件 | 44 |
| 贮热水箱1接管详图 | 55 |
| 贮热水箱2接管详图 | 57 |
| 安装调试及运行管理说明 | 59 |
| 安装详图 | |
| 平屋面紧凑式家用太阳能热水器安装详图 | 62 |
| 坡屋面紧凑式家用太阳能热水器安装详图 | 63 |
| 平屋面太阳能集热器安装详图 | 64 |

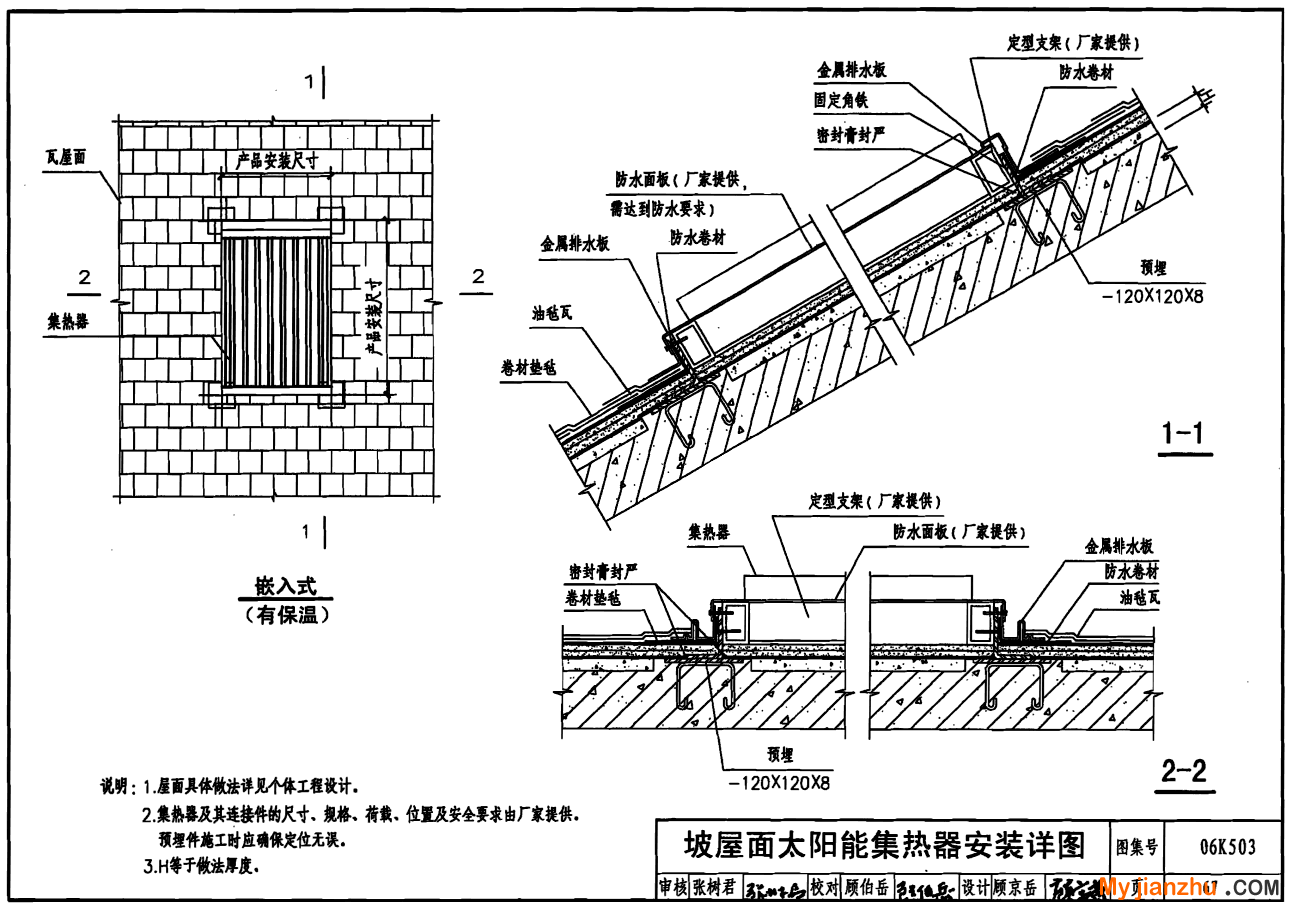

| 坡屋面太阳能集热器安装详图 | 66 |
| 阳台太阳能集热器安装详图 | 68 |
| 窗间墙太阳能集热器安装详图 | 69 |
| 女儿墙太阳能集热器安装详图 | 70 |
| 附录 | |
| 附录1 主要城市太阳能集热系统设计气象参数 | 71 |
| 附录2 主要城市太阳能集热器补偿面积比 | 89 |
| 附录3 太阳能集热系统的设备选型计算 | 98 |
